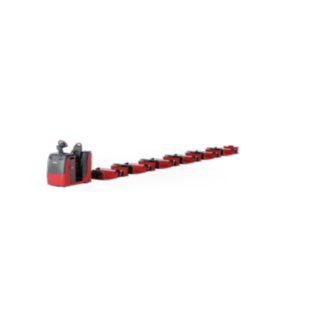

Največja transportna zmogljivost z najmanjšo potrebo po prostoru

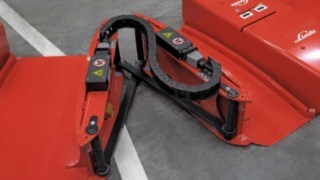

Priklopniki modulov za vleko LT10 WX so idealna rešitev za standardizirane naloge, pri katerih je treba prepeljati velike količine blaga. Inovativni mehanizem škarjastega vlečnega droga omogoča vleko do osmih prikolic, ne da bi za to bilo potrebnega bistveno več prostora kot pri običajnih modulih za vleko. Ta kompaktna zasnova znatno poveča pretok materiala na vožnjo in zmanjša število potrebnih vlečnih vozil. Rezultat: manjši notranji promet in manjša poraba energije, kar občutno zniža obratovalne stroške. Priklopniki so namenjeni predvsem uporabi v zaprtih prostorih, vendar jih je mogoče uporabljati tudi na prostem, če je površina primerna, na primer za prevoz med halami. Z nosilnostjo 1000 kg na priklopnik in prilagodljivostjo za namestitev standardnih vozičkov polne ali polovične velikosti ponuja LT10 WX veliko transportno zmogljivost z majhno potrebo po prostoru. Zaradi možnosti izbire med hidravličnim in električnim dvižnim mehanizmom ter možnosti obojestranskega nakladanja in razkladanja so priklopniki vsestranska rešitev za oskrbo proizvodnih in montažnih linij po načelih pravočasnosti (Just-in-Time) in zaporednosti (Just-in-Sequence).
Lastnosti
Varnost
Varnostna oprema priklopnikov LT10 WX zagotavlja zanesljivo zaščito v vseh voznih in nakladalnih razmerah. Ko je okvir spuščen, blokada preprečuje premikanje modula za vleko. Vsak voziček je po vstavitvi zavarovan s patentiranim sistemom zaklepanja. Če upravljavec enega od vozičkov ne postavi pravilno, se po aktiviranju dvižnega mehanizma zaskoči dodatni mehanizem za blokiranje, kar zagotavlja zanesljiv in varen transport. Varnost še dodatno povečuje izbirni asistenčni sistem za nadzor zaklepanja: Jasno vidna lučka na vlečnem vozilu obvešča voznika, ali so vsi nosilci tovora pravilno nameščeni v okvir in zaklenjeni. Če na semaforju sveti zelena lučka, so vsi vozički pravilno pritrjeni in vlečno vozilo se lahko zažene. Če sveti rdeča lučka, sistem preprečuje speljevanje, dokler niso vsi vozički varno nameščeni. Mehanizem za spuščanje okvira je med vožnjo izklopljen. Zaradi dinamičnega škarjastega vlečnega droga priklopniki natančno sledijo poti vlečnega vozila. To preprečuje, da bi transportni okviri med vožnjo trčili eden v drugega. Poleg tega majhna razdalja med priklopniki zanesljivo preprečuje, da bi kaka oseba stopila vmes in se poškodovala.
- Blokada zagona pri spuščenem okvirju
- Vozički so zanesljivo zavarovani z dvema zaklepnima mehanizmoma
- Izbirni asistenčni sistem za nadzor zaklepanja
- Mehanizem za spuščanje je med vožnjo izklopljen
- Zaščita pred trki v ovinkih zaradi škarjastega vlečnega droga
Ergonomija
Priklopniki modulov za vleko LT10 WX so dosledno zasnovani za ergonomično delo, ki ne utruja. Vozički se samodejno zaklenejo brez dodatnih ročnih posegov takoj, ko jih vstavite, odklenete pa jih lahko udobno z nogo na ergonomični višini. Ko voznik stopi na ploščad vlečnega vozila, se priklopniki samodejno dvignejo, kar v celoti odpravlja potrebo po ročnem dvigovanju. Priklopniki v obliki korita zagotavljajo, da vozički brez napora zdrsnejo v pravilen položaj takoj, ko prevozijo vrh. Stranski vodilni profili omogočajo hitro in natančno vstavljanje vozičkov v nosilce priklopnikov, s čimer se zmanjša fizična obremenitev upravljavca. Zaradi kratke skupne dolžine modula za vleko mora voznik prehoditi manjšo razdaljo med vlečnim vozilom in priklopniki.
- Samodejno zaklepanje brez ročnega napora
- Odpiranje z nogo na ergonomični delovni višini
- Samodejni dvig priklopnikov ob vstopu na stojišče
- Preprosto nalaganje zaradi zasnove v obliki korita in vodilnih profilov
- Krajše razdalje hoje zaradi kompaktne konfiguracije vlaka
Upravljanje
LT10 WX ponuja izjemno učinkovitost in okretnost. Medtem ko so običajni moduli za vleko omejeni na štiri do šest priklopnikov, jih lahko LT10 WX prevaža do osem. Posebni škarjasti vlečni drogovi zmanjšujejo razdaljo med priklopniki, kar omogoča za 20 odstotkov večjo prevozno zmogljivost pri enaki dolžini vlečnih drogov. Ker potrebuje le malo prostora za obračanje, ki pri šestih priklopnikih znaša le 4,5 metra in pri osmih priklopnikih 4,7 metra, lahko modul za vleko tudi pri polni obremenitvi vozi skozi zelo ozke ovinke. To omogoča preprosto manevriranje tudi v najmanjših prostorih. Škarjasti vlečni drogovi in nazaj pomaknjena kolesa zagotavljajo natančno sledenje in odlično ohranjanje smeri. Nizka lastna teža tovornega okvirja omogoča tudi hitrejšo vožnjo vlačilca in s tem znatno poveča zmogljivost manipulacije. Za kar največjo prilagodljivost procesa je mogoče okvire natovarjati in raztovarjati z obeh strani. Funkcija samodejnega dvigovanja in spuščanja priklopnikov znatno pospeši celoten postopek manipulacije. Okvire je mogoče uporabljati s standardnimi vozički polne velikosti (1200 × 800 mm ali 1200 × 1000 mm) in z vozički polovične velikosti (800 × 600 mm ali 1000 × 600 mm).
- Do 8 priklopnikov za večje količine prevoza
- Majhna potreba po prostoru, ki omogoča manevriranje v omejenih prostorih
- Natančno sledenje in ohranjanje smeri
- Samodejno dviganje in spuščanje pospeši in poenostavi postopek rokovanja
- Majhna lastna teža za večje hitrosti vožnje
- Obojestransko natovarjanje in raztovarjanje okvirjev
Servis
Zaradi preproste, pretežno mehanske zasnove z minimalno elektroniko robustni LT10 WX navdušuje z visoko zanesljivostjo in dolgim časom delovanja. Priklopniki so serijsko opremljeni z vzvodom za zasilno delovanje, ki omogoča ročno dvigovanje okvirjev tudi brez električne energije. Servisu prijazen zaklepni mehanizem zagotavlja hitro in preprosto vzdrževanje. Pri izbirni različici z električnim dvižnim mehanizmom dvižni motorji z dolgo življenjsko dobo in energetska veriga, ki ne potrebuje vzdrževanja, še dodatno znižujejo stroške vzdrževanja. Koda QR na tipski ploščici omogoča serviserjem neposreden dostop do seznamov nadomestnih delov in navodil za uporabo, značilnih za priklopnik. To znatno pospeši in poenostavi vzdrževanje ter popravila.
- Poenostavljena zasnova za minimalno vzdrževanje
- Zasilno delovanje z vgrajeno ročico za ročno dvigovanje
- Servisu prijazen mehanizem za zaklepanje
- Izbirni električni dvižni mehanizem z dvižnim motorjem z dolgo življenjsko dobo in sistemom električne verige
- Koda QR za neposredni dostop do dokumentacije in seznama nadomestnih delov
Videi in slike
Tehnični podatki
| Model | Load capacity/Load | Lift | Lift function | Overall length | Overall width |
|---|---|---|---|---|---|
| LT10 WX 1xTR1200x1000 | 1,0 (t) | 40 (mm) | Hydraulic/electric | 1815 (mm) | 1270 (mm) |
| LT10 WX 1xTR1200x800 | 1,0 (t) | 40 (mm) | Hydraulic/electric | 1742 (mm) | 1070 (mm) |
Dodatna oprema
-
Električni dvižni mehanizem
-
Varnostne zastave
-
Priključna gibka cev z zapornim ventilom
-
Asistenčni sistem za nadzor zaklepanja
-
Vozički
Električni dvižni mehanizem
Nakladalni okviri so serijsko opremljeni s hidravličnim dvižnim sistemom. Izbirno jih je mogoče opremiti z električnim dvižnim sistemom.
Varnostne zastave
Dve varnostni zastavici zagotavljata, da so nakladalni okviri vedno dobro vidni. Zlasti pri vožnji z majhnim tovorom ali brez.
Priključna gibka cev z zapornim ventilom
Če je zaporni ventil pri hidravličnih sistemih zaprt v dvignjenem položaju, ostanejo okviri dvignjeni, zato je vlečno vozilo mogoče odklopiti brez napora.
Asistenčni sistem za nadzor zaklepanja
Sistem s senzorji prepozna, ali je voziček pravilno vstavljen in zaklenjen. Semafor, nameščen na vlečnem vozilu, obvešča voznika in preprečuje nadaljnjo vožnjo, dokler niso pritrjeni vsi vozički.
Vozički
Linde ponuja široko paleto vozičkov za vse modele modulov za vleko in najrazličnejše tovore. Lahko so opremljeni npr. z modularnimi regalnimi nadgradnjami.
